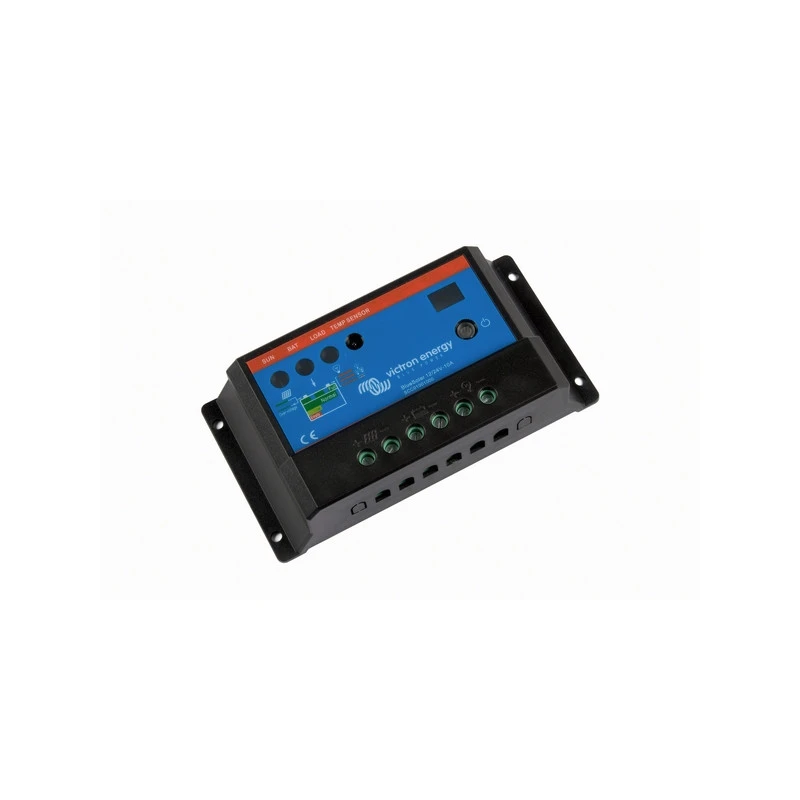

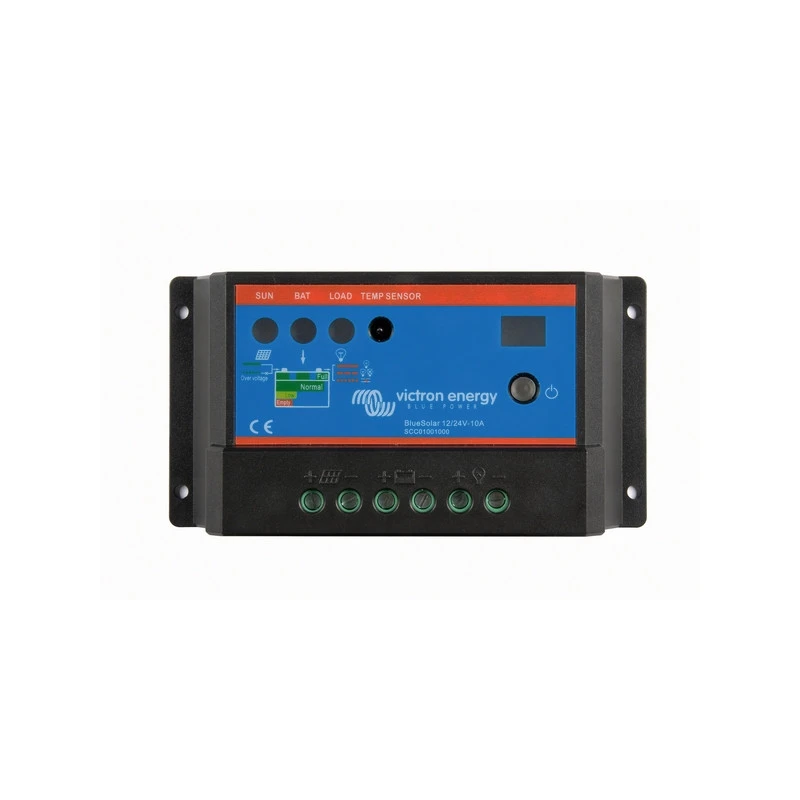

Solarladeregler BlueSolar PWM Light 12/24 V von Victron Energy
Der Solarladeregler BlueSolar PWM Light 12/24 V von Victron Energy ist ein unerlässlicher Bestandteil bei der Installation von festen und flexiblen Solarmodulen an Bord.
Er ermöglicht Ihnen, das Wiederaufladen der Batterie zu regulieren und deren Betriebsdauer zu optimieren.
Den Ladezustand Ihrer Batterie können Sie jederzeit mit einem Spannungsmessgerät (Voltmeter) überprüfen.
Bei Solarladereglern unterscheidet man allgemein zwischen zwei verschiedenen Technologien:
- Direkte Kopplung: PWM-Solarladeregler (Puls-width-modulation)
- Kopplung über Leistungsanpassung: (Maximum Power Point Tracking)
Der Laderegler BlueSolar PWM Light 12/24V wird als Zwischenelement bei dem Anschluss Ihrer Solarmodulen an die Batterie eingefügt.
Er besteht aus einem PWM-Schalter und einer Rückschlagsicherung (Diode).
Der PWM-Schalter wird mit einer bestimmten Frequenz geöffnet und geschlossen, wodurch der Ladestrom je nach Ladezustand präzise reguliert werden kann.
Wenn die Batteriespannung unter der Grenzspannung des Ladereglers liegt, wird der Schalter geschlossen. Die Batterie wird dann mit der aus der Sonneneinstrahlung gewonnenen Energie geladen („Bulk“-Phase, Konstant-Strom).
Wenn die Batteriespannung einen vorbestimmten Schwellenwert erreicht, öffnet und schließt sich der Schalter mit einer Frequenz, die den durchschnittlich zugeführten Strom der Batterie konstant aufrechterhält („Float“-Phase, Ladeerhaltung).
Auf einen Blick
- Preiswerter PWM Lade-Regler
- Interner Temperatursensor
- Ladung der Batterie in drei Stufen (Konstant-Strom, Konstant-Spannung, Ladeerhaltung)
- Schutz gegen Überstrom
- Schutz gegen Kurzschlüsse
- Verpolungsschutz für Solaranlage und/oder Batterie
- Mit Ausgang für Unterbrechung bei niedriger Batteriespannung
- Optionale Fernanzeige (nur bei 20 A Modellen)
- Für 12 V verwenden Sie Solarmodule mit 36 Zellen
- Für 24 V verwenden Sie Solarmodule mit 72 Zellen
Technische Eigenschaften
Drei Modelle: 5 A, 10 A oder 20 A bei 12 V oder 24 V.
| Nennladestrom (A) | 5 | 10 | 20 |
| Batteriespannung (V) | 12/24 | 12/24 | 12/24 |
| Automatische Lastabschaltung | Ja | Ja | Ja |
| Maximale Solar-Spannung (V) | 28/55 | 28/55 | 28/55 |
| Eigenverbrauch (mA) | < 10 | < 10 | < 10 |
| Konstant-Ladespannung (V) | 14,2 / 28,4 | 14,2 / 28,4 | 14,2 / 28,4 |
| Erhaltungs-Ladespannung (V) | 13,8 / 27,6 | 13,8 / 27,6 | 13,8 / 27,6 |
| Schutzklasse | IP20 | IP20 | IP20 |
| Klemmengröße (mm²) | 5 | 5 | 5 |
| Gewicht (kg) | 0,15 | 0,15 | 0,15 |
| Maße Länge x Breite x Höhe (mm) | 70 x 133 x 33,5 | 70 x 133 x 33,5 | 70 x 133 x 33,5 |
